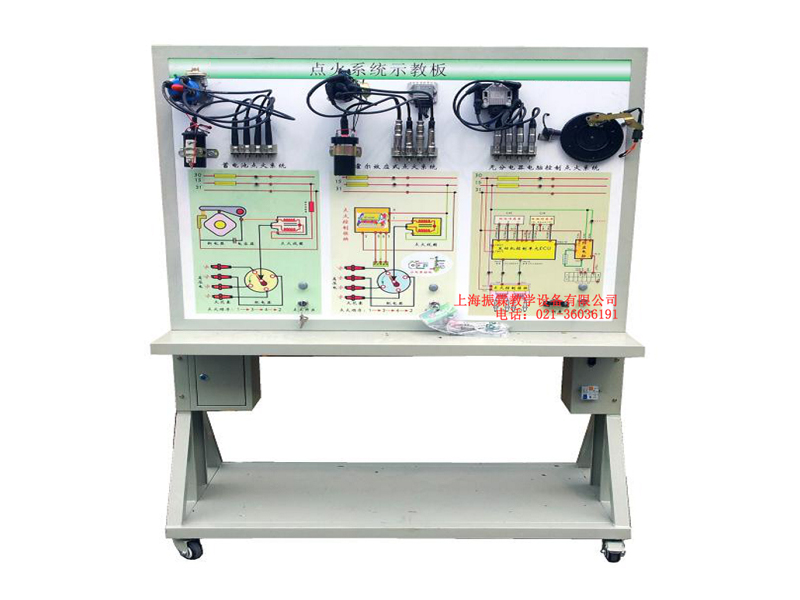

ZLGD-07型卡羅拉電控點火系統示教板
- 卡羅拉電控點火系統示教板是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用原車的發動機點火系統的真實部件，充分展示發動機點火系統的組成結構和工作過程。通過發動機電控系統的演示，可清楚了解發動機點火系統的結構與功能，便于學生較快地掌握發動機電控系統的構造和原理，提高學生對發動機電控系統的初步認識，使學生了解發動機電控系統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。一、卡羅拉電控點火系統示教板的功能特點：
1、真實可運行原車的發動機點火系統，可充分展示原車點火系統的組成結構和工作過程。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析各種點火系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面， 方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、卡羅拉電控點火系統示教板的技術參數：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V直流電壓；
4、工作溫度：-50℃～50℃；
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，
7、移動腳輪：100*60mm
三、卡羅拉電控點火系統示教板的基本配置(每臺)：
序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子以及彩色電路圖和工作原理示意圖面板：1200*900*4mm 套 1 5 無分電器分組點火系統 車型：，含發動機控制電腦(ECU)、點火開關、曲軸位置傳感器、點火器總成、火花塞 套 1 6 驅動機構 減速電動機，15轉/分 套 1 7 曲軸位置傳感器及信號輪 原車裝置 套 1 8 保險絲盒 振霖 個 1 9 移動臺架(帶自鎖腳輪裝置) 1240×600×1700mm(長×寬×高) 臺 1 10 故障模擬與排除裝置 振霖 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查卡羅拉電控點火系統示教板的貨品外觀，核實卡羅拉電控點火系統示教板的型號、數量及配件，拒收處于受損狀態的卡羅拉電控點火系統示教板并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供卡羅拉電控點火系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對卡羅拉電控點火系統示教板的免費維修，超出條件承諾時提供對卡羅拉電控點火系統示教板的有償維修；
4、退貨/換貨：單方面原因導致的卡羅拉電控點火系統示教板錯誤或卡羅拉電控點火系統示教板購買數量錯誤，造成卡羅拉電控點火系統示教板的退換貨要求，將不被接受；
5、貨期說明：卡羅拉電控點火系統示教板的發貨期為參考值，如您需要了解卡羅拉電控點火系統示教板的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對卡羅拉電控點火系統示教板有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答卡羅拉電控點火系統示教板的相關疑問，我們還可以幫您推薦符合您要求的汽車示教板設備等相關產品！
————————————————————————————————————————————————————
