ZLNE-Y48型光伏轉換綜合實訓平臺
- 一、光伏轉換綜合實訓平臺的概 述：
太陽能光伏發電具有無枯竭、無公害、資源分配廣泛等優點。在太陽能路燈、太陽能草坪燈、太陽能庭院燈等以及通信和工業中應用的微波中繼站、光纜通信系統、水文觀測系統、氣象和地震臺站等中得到了廣泛的應用。
“太陽能光伏轉換綜合實訓平臺”主要是針對職業院校實訓教學需求研制，幫助學生理解太陽能光伏發電原理，學習工程應用技能。二、光伏轉換綜合實訓平臺的特 點：

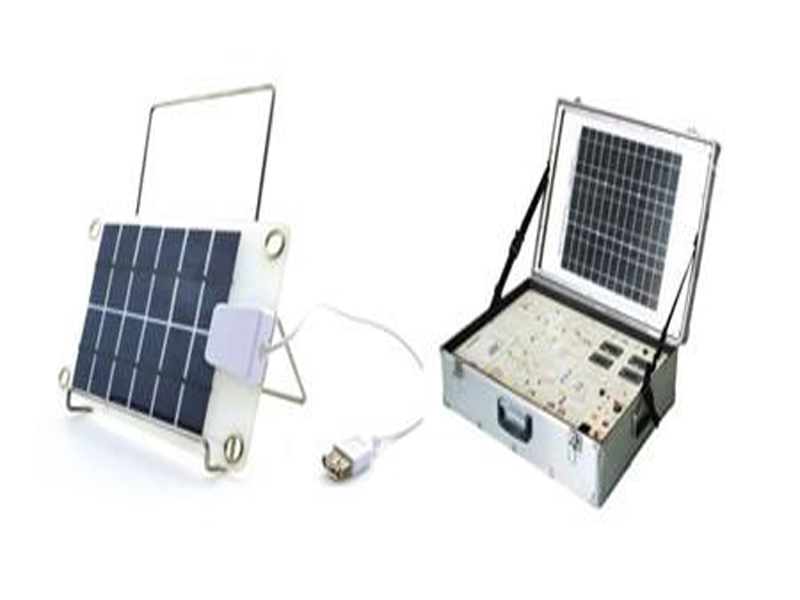

◆ 系統為實驗箱式結構，采用用兩組20W單晶硅太陽能電池組件，方便實驗。
◆ 所采用的電池板、智能控制器、蓄電池、路燈、警示燈均與現場應用中一樣，可使學生深刻理解太陽能光伏發電的現場應用。
◆ 整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光伏發電應用的理解自己動手連接。
◆ 采用標準工業用電池板，可置于戶內和戶外，角度可以調整。
◆ 提供多種應用實訓：太陽能路燈、太陽能警示燈和太陽能無線氣象站等。
三、光伏轉換綜合實訓平臺的技術性能：
1.模擬太陽光源參數
輸入電源:220V±10% 50HZ
容 量:＜1000VA
工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m
2.太陽能光伏模塊參數
額定功率：40Wp
輸出電壓：18VDC
工作電流：2.5 A
開路電壓：21.5V
短路電流：2.35A
3.光伏控制器技術參數
欠壓保護：DC10.8/21.6VDC
過壓保護：DC14.2/28.4VDC
額定工作電壓：12/24V（自動識別）
輸出電流：10A
輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
4.電力蓄能單元
電池類型：聚合物鋰電池/磷酸鐵鋰電池
電池組容量:3.7V/13Ah
電池數量： 4個/組
保護單元：帶平衡保護模組
5.太陽能路燈參數
光源功率：10W
色 溫：5500K
顯色指數：75-85
工作電壓：12VDC
電源效率：﹥90%
光源使用壽命：50000～100000小時
6.交通警示燈技術參數
光 強 度：≥200cd
工作電壓：12VDC
功 率：≤1W
光源壽命：≥10萬小時
耐 溫：－40℃～+75℃
可視角度：≥300
可視距離：100mm*120信號燈≥300m
閃光頻率：40～55次/分
7.降壓模塊1
輸入電壓：≤36VDC
輸出電壓：3.3V、5V、6V、9V、12VDC
輸出電流：1.5A
轉換效率：90%
8.降壓模塊2
輸入電壓：≤36VDC
輸出電壓：14.6V、17VDC
輸出電流：2.0A （恒流、恒壓）
四、光伏轉換綜合實訓平臺的實訓項目：
1.太陽能光伏板能量轉換
2.太陽能電池板負載特性測試
3.環境對光伏轉換影響
4.太陽能電池光伏系統直接負載實訓
5.光伏控制器的工作原理
6.光伏控制器對聚合物電池或磷酸鐵鋰電池的過充保護實驗
7.光伏控制器對聚合物電池或磷酸鐵鋰電池的過放保護實驗
8.光伏電池對聚合物電池或磷酸鐵鋰電池的過充保護實驗
9.光伏電池對聚合物電池或磷酸鐵鋰電池的過放保護實驗
10.太陽能電池電壓升壓實驗
11.太陽能電池電壓降壓實驗
12.太陽能路燈應用
13.太陽能警示燈原理
————————————————————————————————————————————————————
