一、起重機液壓控制系統實訓裝置的實訓項目：

　　1. 液壓傳動及部件結構與工作原理的認識

　　2. 液壓與電氣的控制原理

　　3. 起重機主臂抬起,降低控制實訓

　　4. 起重機主臂伸出,縮回控制實訓

　　5. 起重機吊鉤上,下運動控制實訓

　　6. 起重機主臂旋轉控制實驗

　　7. PLC與起重機的編程控制(手動與自動)

二、起重機液壓控制系統實訓裝置的主要配置與參數：

　　1.液壓站

　　電機:連接方式:內軸式 電壓:380V 功率:2HP

　　油泵:變量式葉片泵,排量:6.7ml/r, 額定壓力:7Mpa

　　2.主臂伸出級數:3級,每級伸出長度 120mm,,伸出總長:360

　　3.外形尺寸:總 1900*800*2100

　　4.實訓臺工作電壓:380V/220V, 三相四線制.

三、起重機液壓控制系統實訓裝置的主要特點：

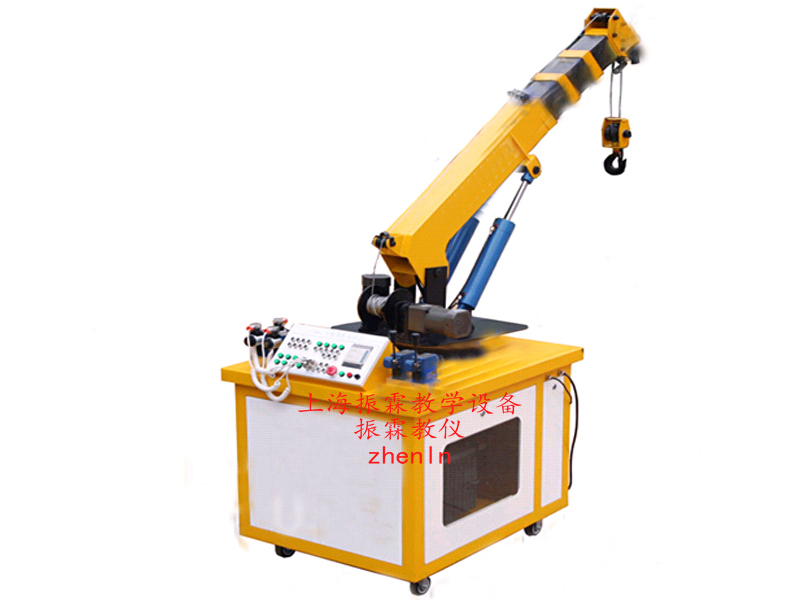

　　1.實訓機按實物比例縮小,鐵制焊接,整機噴塑防銹處理,主臂為三級,液壓缸驅動

　　2.實訓機可以模擬起重機的起重作業:主臂抬起,降低,主臂三級伸出,縮回動作,整機旋轉動作,吊鉤上下動作等

　　3.所用閥件油管采用工業產,液壓閥件采用北京華德廠生產的液壓閥,油管采用高壓油管(受力28MPa).

　　4.實訓機可分手動與自動兩種方式

四、起重機液壓控制系統實訓裝置的主要清單：

五、起重機液壓控制系統實訓裝置的配套教學資源：

　　1.液壓氣動仿真教學軟件

　　一、產品概述

　　《液壓氣動仿真實訓軟件》依據教育部《職業教育數字校園建設規范》與中華人民共和國勞動和勞動安全行業標準(LD/T81.1—2006)《職業技能實訓和鑒定設備通用技術規范》，人力資源和社會保障部、教育部相關專業教學大綱，為緩解我電機電器裝配與維修專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。內容包含液壓傳動、氣壓傳動 2 個仿真實訓子系統。

　　軟件以實際工程項目為主線，以工作任務為引領，突出技能訓練;強調職場的工作環境，全部訓練在三維場景下進行;重視教學設計，不同的知識單元含有諸如技術規范、工程圖紙、項目進程、施工準備、材料標準、技術要點、規范及標準等多種情境和技能訓練教學模塊。

　　二、實訓項目

　　1. 液壓傳動：主要包括緒論、動力元件、執行元件、輔助元件、方向閥和方向控制回路、壓力閥和壓力控制回路、流量閥和速度控制回路、新型液壓元件、典型液壓系統等9個實訓單元，每個實訓單元包含若干個實訓項目，每個實訓項目包含若干個實訓步驟。

　　實訓單元模塊名稱內容

　　緒論液壓千斤頂工作原理

　　機床工作臺工作進程、工作原理

　　動力元件液壓泵工作原理

　　齒輪泵簡介、工作原理

　　葉片泵簡介、工作原理

　　柱塞泵簡介、工作原理

　　執行元件液壓缸簡介

　　液壓馬達簡介、工作原理

　　輔助元件蓄能器簡介、工作原理

　　油管與管接頭、油箱、過濾器簡介

　　方向閥和方向控制回路方向控制閥簡介、工作原理

　　方向控制回路工作原理

　　壓力閥和壓力控制回路壓力控制閥簡介、工作原理

　　壓力控制回路工作原理

　　流量閥和速度控制回路流量控制閥簡介、工作原理

　　速度控制回路工作原理

　　新型液壓元件插裝閥簡介、工作原理

　　比例閥簡介、工作原理

　　疊加閥簡介、工作原理

　　數字閥簡介、工作原理

　　典型液壓系統多缸工作回路工作原理、接線練習

　　機床工作臺工作原理

　　2. 氣壓傳動：主要包括氣動剪切機、氣動元件、方向閥和方向控制回路、壓力閥和壓力控制回路、流量閥和速度控制回路、氣動系統等6個實訓單元。每個實訓單元包含若干個實訓項目，每個實訓項目包含若干個實訓步驟。

　　實訓單元模塊名稱內容

　　氣動剪切機氣動剪切機工作原理

　　氣動元件氣源裝置工作原理

　　單活塞桿氣缸工作原理

　　氣動馬達工作原理

　　氣動系統氣動系統工作原理、接線、實物仿真

　　方向閥和方向控制回路方向控制閥工作原理

　　方向控制回路工作原理、接線、實物仿真

　　壓力閥和壓力控制回路壓力控制閥工作原理

　　壓力控制回路工作原理

　　流量閥和速度控制回路流量控制閥工作原理

　　速度控制回路工作原理、接線、實物仿真

　　三、適用范圍

　　本軟件主要用于電機電器裝配與維修專業(包括機械制造、機械設計、液壓、機電一體化)、加工制作類專業等仿真教學。本產品性能價格比極高，是電機電器裝配與維修專業仿真實訓室不可缺少的主體軟件之一。
