一、旋風除塵器的原理、用途及特點：

　　旋風除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點，而且可用于高溫含塵煙氣的凈化，也可用其回收有價值的粉塵。本實驗系統主要用于演示旋風除塵過程的原理。

二、旋風除塵器的主要技術參數及指標：

　　1、風量：300~700m3/h;

　　2、入口氣體含塵濃度：<50g/ m3

　　3、除塵效率：70%~80%;

　　4、壓力降：<2000Pa;

　　5、裝置外形尺寸：長1800mm寬450mm高1600mm、

　　6、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W;安全保護：具有接地保護、漏電保護、過流保護;

　　7、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

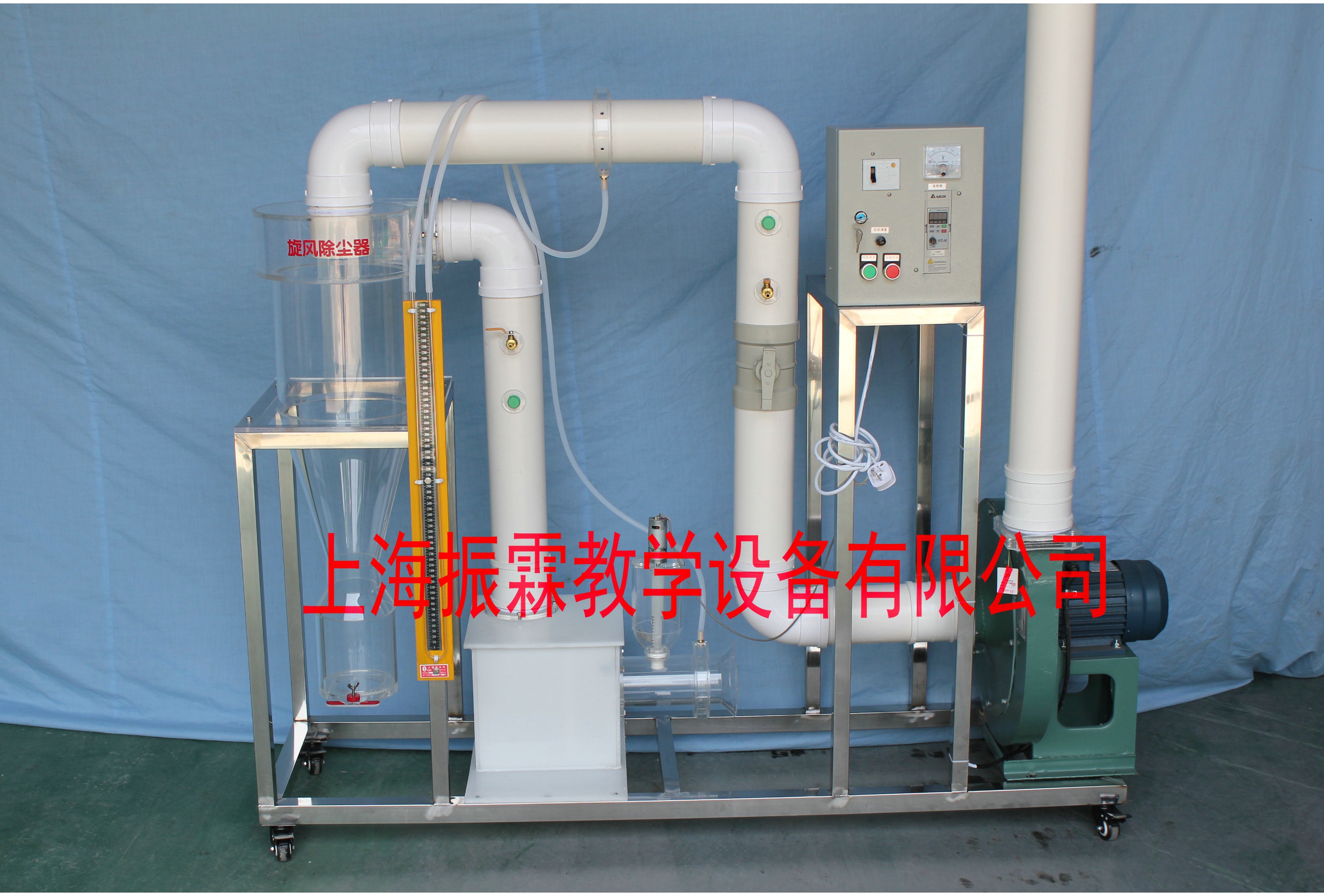

三、旋風除塵器的主要配置：

　　1、旋風除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置;

　　2、有機玻璃粉塵自動加料裝置1套：立式加料;

　　3、氣塵靜態混合器1套：采用箱式靜態混合器;

　　4、U形壓力計1個、人工監測進出口2組、測壓環2組、透明測壓軟管1批;

　　5、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min;

　　6、變頻器1套：控制風機轉矩調節風量大小;

　　7、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　8、 Ø 110連接管路及控制球閥

　　9、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。

四、旋風除塵器的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、?、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
