一、數據采集活性炭吸附凈化氣體中SO2實驗裝置的原理 、用途：

　　吸附是一種常見的氣態污染物凈化方法，是用多孔固體吸附劑將氣體中的一種或數種組分積聚或凝縮在其表面上而達到分離目的的過程，特別適用于處理低濃度廢氣高凈化要求的場合?；钚蕴績炔靠籽ㄊ重S富，比表面積巨大，是最常見的吸附劑。

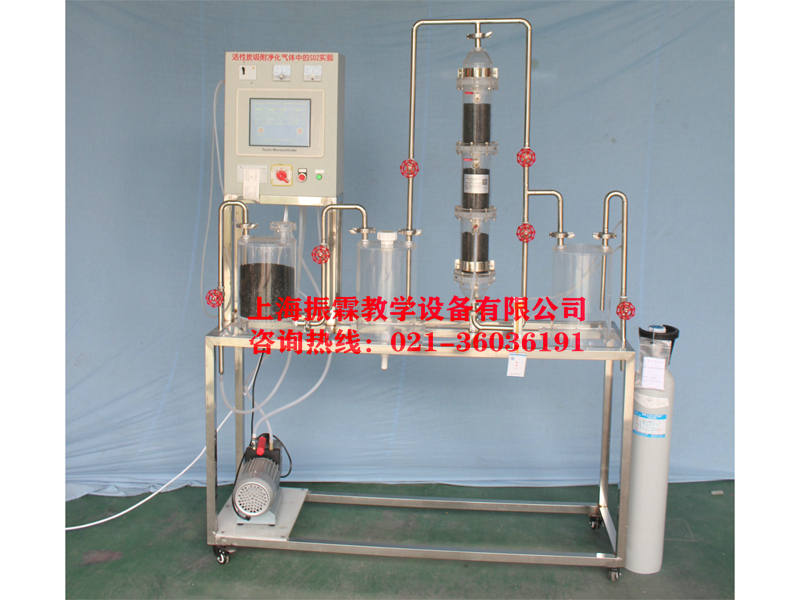

　　本實驗裝置采用有機玻璃吸附塔，以活性碳為吸附劑，通過SO2氣體進行吸附試驗，得到吸附凈化效率、不同空塔氣速下穿透曲線和保護作用時間等數據。

二、數據采集活性炭吸附凈化氣體中SO2實驗裝置的主要參數：

　　1、實驗氣量5~12m3/h、

　　2、NO凈化效率大于95%、

　　3、活性炭吸附塔尺寸：Ø 100×1300 mm

　　4、裝置外形尺寸：長1200mm寬450高1800mm、

　　5、工作電源：AC220V±10%、50Hz，單相三線制，功率500W;安全保護：具有接地保護、漏電保護、過流保護;

　　6、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

三、數據采集活性炭吸附凈化氣體中SO2實驗裝置的主要配置：

　　1、在線進、出氣體濃度檢測系統各1套(瑞士進口NO傳感器)2只：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、活性炭氣體發生裝置1套、透明有機玻璃材質、厚度10mm、

　　7、三段活性炭吸附塔1套、透明有機玻璃材質、厚度6mm，含活性炭填料、

　　8、尾氣洗滌罐1套、透明有機玻璃材質、厚度10mm、

　　9、活性炭吸附罐1套，透明有機玻璃材質、厚度6mm，含活性炭填料、

　　10、人工監測進出口2組、測壓環2組，透明測壓軟管1批;

　　11、NO氣體與鋼瓶1套(8升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、

　　12、風機1臺：(電壓：220V、功率0.25Kw)、

　　13、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　14、 Ø 20連接管路及控制球閥

　　15、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
