一、樓宇給排水監控系統實驗實訓裝置的參數及性能：

　　1、裝置組成：

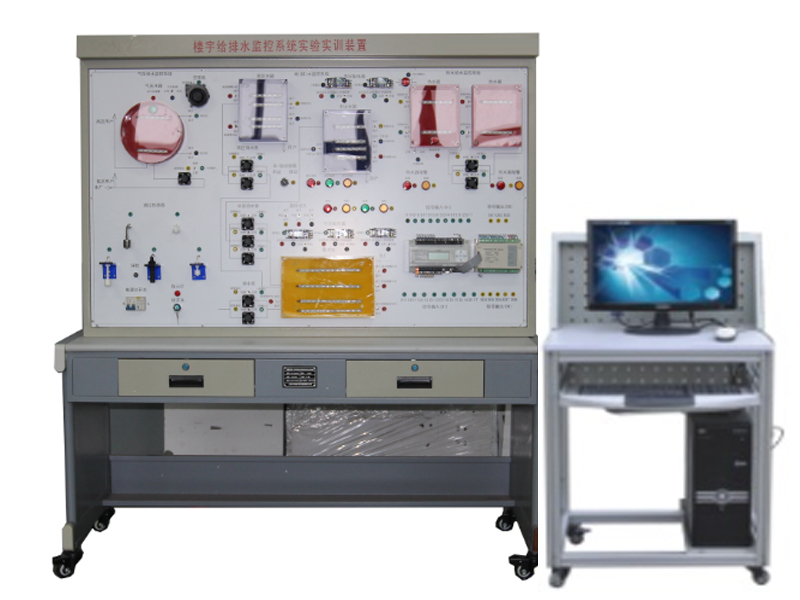

　　本實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。

　　2、系統實訓功能：

　　能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

　　3、310給排水模擬板：

　　大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在DDC的控制下顯示水位高度、所有的空壓機和水泵也要求在DDC的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。

　　4、DDC控制器：

　　配置： DO配6個點、DI配8個點;AI配4個點、AO配4個點;擴展模塊DI配16個點、

　　5、P4服務器電腦：

　　內配置支持DDC的客戶端組態軟件一套、網絡適配器一個、DDC配置軟件一套和控制程序一套。并能聯接客戶端電腦4、各種水位傳感器：

　　采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作、水位傳感器的類型不能少于五種。

　　*6、動態云故障考核模塊

　　本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。

　　1)數據云系統上傳

　　通過TCP/IP協議，及網絡連接界面實現與專業教學設備云后臺連接。

　　2)考核歷史數據

　　通過歷史數據窗口，對考核結果的歷史查詢。實現對不同時間考核的學員的學號、姓名、發題數、答題數、考核設置時間、考核用時的數據信息按制定時間或最近的時間等方式進行查詢。也可以清楚存盤的歷史數據。可通過U盤實現對數據的導出，導出數據可通過excel打開，編輯。數據的存儲方式是通過考核結束進行保存的，避免了數據過多，在后期處理起來非常的簡潔。

　　3)老師登陸界面

　　通過輸入權限密碼，進入老師窗口。該窗口可設置，考試時間、設備號、所有故障的清除、設備電源權限、4個考核類型的故障設置窗口(可按實際需求進行設置如高級、中級、初級，或是考核項目1、項目2等)、密碼設置、云組態登陸二維碼。

　　4)動態設題界面

　　目前設置為4個項目窗口(可根據需求擴充)，每個窗口可根據需求進行相應設置，如直接在線路原理圖上實現故障設置或開關量的設置。開關量設置目前為24路，可按需求進行擴展。故障發布功能，按下故障發布，改項目就會在學生考核界面顯示，和出現，達到發題的目的。

　　5)學生信息登陸

　　可通過該界面實現對學生學號、姓名的登陸，學號及姓名支持6位數學號及39位學生信息登記，可根據需求進行擴展.

　　6)實時信息查詢

　　通過點擊窗口對應查詢信息，可對設備號、考核時間、考核分數進行查詢。

　　7)學生開始界面

　　考核人員可通過掃碼二維碼登陸，也可通過點擊登陸，輸入學號登陸界面進入學生窗口。

　　8)考核界面

　　輸入學號后進入考核界面，當老師通過單擊或者網絡設題后，左上角顯示目前考核項目名稱同時答題窗口顯示有答題項目。窗口同時顯示，登陸的學號，考核剩余時間，完成答題數量，考核說明。點擊考核開始，開始考核，考核剩余時間開始計時，當計時完成也會交卷結束。點擊答題窗口進入答題界面。

　　9)動態答題界面

　　界面顯示線路原理圖或開關故障點，在原理圖界面可在對應的線路上點擊查明故障，實現考核，答題界面和設題界面原理圖相同，但顯示故障增多，當答題數等于設題數時交卷結束考核。點擊交卷考核及交卷結束?？己藭r可返回考核界面查看考核剩余時間。當原理圖過大時可通過點擊原理圖對應位置實現放大窗口實現清晰線路來答題。

二、樓宇給排水監控系統實驗實訓裝置的系統技術指標：

　　1.工作電壓：單相三線220V±5% 50Hz

　　2.整機容量：<300W

　　3.外型尺寸：150×70×180cm3

　　4.安全保護：具有漏電自動保護裝置

　　5.故障設置：具有故障設置系統

　　6.可擴展，可兼容，總線通訊方式

　　7.輸出，8點、IO/DO 輸入，17點AI/DI

　　8.信號方式;干觸點/0-20MA/0-10A/發10K

三、樓宇給排水監控系統實驗實訓裝置可以做的實訓項目：

　　1.樓宇給水監控系統的實訓

　　2.樓宇排水監控系統實訓

　　3.樓宇氣壓給水監控系統實訓

　　4.樓宇熱水給水監控系統實訓

　　5.線路故障的判斷與處理

　　6.設備故障的判斷與處理

　　7.設計并安裝一個簡易應用系統

　　8.設計有關控制點位信息表格

　　9.組態軟件設計實訓項目

　　10.系統調試實訓項目
