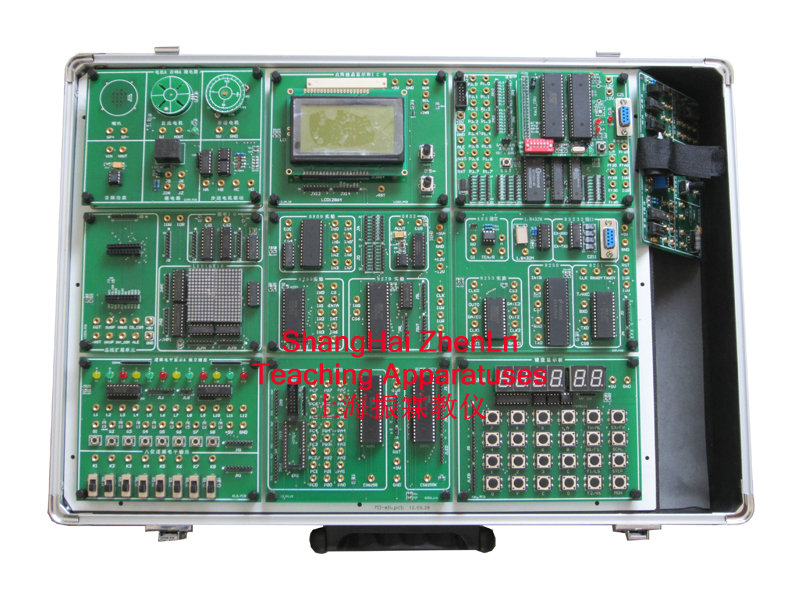

一、模塊化多CPU單片機實訓實驗箱的系統簡介：

　　ZLSYX-26型模塊化實驗箱（簡稱）為滿足各大專院校進行”單片機EDA”等課程的開放式實驗教學而精心設計的，其功能強大，為8/16/32位單片機和EDA教學分別提供了模塊化實驗平臺。
　　ZLSYX-26型實驗箱采用雙層設計，底層為電源底板層，上層為模塊層；為開放式結構；模塊層設置有標配九塊（140x10）大小相等的模塊，其余模塊供選配，用旋鈕式螺絲把模塊安裝在實驗箱底板上，拆換方便，每個模塊通過旋鈕式螺絲把模塊電源接口連接在電源底板層上。底板主要為模塊提供固定安裝和穩壓電源，模塊按功能分為分為CPU模塊和實驗?zāi)K兩大類。
本實驗箱優點：一改傳統實驗箱一體化設計弊端，采用完全獨立模塊化設計，實驗組織更加靈活，通用性更強；電源底板與模塊雙層設計，CPU模塊引出眾多接口，擴展性更強。
二、模塊化多CPU單片機實訓實驗箱的主要特點：

1、系統采用模塊化、積木式設計，清晰明了，提高了實驗靈活性和適應性
　　布局合理，清晰明了：實驗?zāi)K上的接口電路均采用模塊化設計，開放式結構，各模塊既可獨立實驗，也可靈活組合。
　　無限升級，永不淘汰的實驗平臺：從小到大的模塊化設計，無限擴展的組合設計空間為用戶提供永不淘汰的實驗平臺。我們提供幾十種模塊可供用戶自由組合。并在以后不斷推出新的實驗?zāi)K，供用戶無限升級，永遠引領科技潮流。
　　兼容性強，減少設備投資 ：“CPU模塊+實驗?zāi)K”分體式結構設計，只需構買一種實驗箱，通過更換CPU模塊便可組成多種實驗儀。CPU模塊現主要提供：51系列，EDA開發板、AVR、PIC、MSP430、ARM等控制板作為學生開拓視野選配用，以后還將不斷推出新的控制板。一機多用，可減少院校設備投資津費，優惠實用。
　　使用方便，易于維護：模塊化設計，通過更換實驗?zāi)K可避免由于電路的部分損壞而使整個實驗系統處于癱瘓狀態，實驗?zāi)K上的所有芯片都是安放在IC插座上的，更換方便；采用的自鎖式連接導線，接觸十分可靠。
2、完善的基本單片機技術硬件教學平臺
　　51單片機部分：系統自帶51CPU和監控，構成一個獨立的仿真開發系統，可以脫機運行實驗程序，也可聯PC運行。AVR、PIC、MSP430、ARM等單片機提供在線仿真或下載式調試器。
3、完整的8、16位單片機實驗軟件調試平臺
　　51有一個自開發的集成調試環境或其它相應的調試軟件，也可直接使用KEIL軟件編譯調試，軟件應用通俗易懂；全新的 WINDOWS 界面版本，支持 WIN2000/XP等操作系統；符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；完美的集成調試環境，可在Windows 2000及Windows XP環境下，在調試窗口中直接運行和源程序調試，無需任何其它煩瑣的操作。
4、對實驗設計具有良好的開放性，增強學生綜合設計能力
　　實驗系統所具有的硬軟件結構對用戶的實驗設計具有良好的開放特性，系統總線及各種外圍接口器件都可由用戶來操作連接，從而極大地提高了學生的實際和操作能力，避免了單純驗證式實驗方式的弊病。
5、高性能穩壓電源
　　系統采用了具有抗短路、過流的高性能穩壓電源，從而可以避免學生實驗過程中因接線失誤而導致的芯片或整機損壞情況。
 三、模塊化多CPU單片機實訓實驗箱的硬件組成：

（1）單片機通用CPU板：
　　單片機通用CPU板資源有：CPU插卡座，isp1032E，W27C12,61256兩片，單片機AT89S5X下載接口和串行接口等，51系列CPU卡提供單片機P0，P1，P2，P3口線，八位數據總線，十六位地址總線，讀寫控制總線，地址譯碼和電源等。
可選配不同CPU卡，適用于51系列或其它系列單片機實驗開發，目前支持的CPU卡有：

1	51K_CPU(AT89S52標配)	5	Pic16F877核心板（選配）
2	Keil_CPU卡（SST89E58選配）	6	MSP430F168核心板（選配）
3	C8051F020_CPU卡（選配）	7	ARM、Cortex-M3核心板（選配）
4	Atmega16/32核心板 （選配）


（2）EDA實驗開發

1

CPLD開發板（ispLSI 1032E選配）

2

FPAG開發板（EP1C6T144選配）



（3）實驗?zāi)K
目前支持三十多個實驗?zāi)K，詳見下面模塊介紹：（其中模塊1到9為標配，其余為選配）
1、信號綜合板

1	138譯碼電路	6	非門和與非門電路
2	393八分頻電路	7	單脈沖，時鐘，蜂鳴器
3	可調模擬信號0~5v	8	雙運放電路LM358
4	數字溫度18B20	9	脈寬與射極輸出電路
5	模擬溫度LM35


2，LED點陣和總線擴展單元
配有74LS244三態緩沖器與74LS273八D觸發器，進行基本輸入/輸出實驗；
配有16*16 LED及驅動電路，可進行中文字幕移動實驗。
總線擴展座，選配擴展卡，如USB2.0擴展模塊，可進行和PC機usb數據通信。
3、串口通信接口卡

1	8253定時計數器接口	4	485接口
2	8250異步通信接口	5	RS232接口
3	8251通信接口

4、常用 8255實驗?zāi)K
配有8255擴展接口，為實驗提供三個IO口和打印接口。
配有8255擴展接口，為鍵盤顯示提供接口。
5、AD/DA綜合模塊
完成ADC0809 8位模數轉換，數據采集顯示等實驗；
完成DAC0832 8位數模轉換、方波、鋸齒波、階梯波等實驗；
配有8279可偏程鍵盤接口芯片，進行鍵盤實驗。
6、 鍵盤 LED 顯示模塊
配有4*6鍵盤接口，六位LED八段顯示器，進行鍵盤動態掃描；動態顯示等實驗；
7、LCD和IC卡實驗?zāi)K
完成128*64點陣式LCD中文顯示及圖形顯示實驗；
可進行IC卡讀寫實驗。
8、 電機、喇叭模塊
配有全隔離驅動四相步進電機，直流電機；
喇叭，音頻放大輸出電路，繼電器控制；
9、邏輯電平顯示與獨立鍵盤
配有八只邏輯開關和八只按鈕開關。
配有12位led帶驅動顯示
10、元件擴展模塊
有若干電阻，電容，二極管，三極管，電位器元件庫。
四排并行八位排針四組，二組八位轉接口。
11、壓力擴展模塊
稱重傳感器
高精度24位A/D 轉換器芯片
12、觸摸彩屏/SD卡開發板
TFT240X320觸摸彩屏
SD卡座（SD卡用戶自配）
單片機最小系統，四個按鍵和串口接口。
13、FLASH/AD讀寫模塊
K9F5608 FLASH接口芯片
MC14433 AD轉換芯片
四、模塊化多CPU單片機實訓實驗箱的實驗項目：

51部分實驗
(一)標配 軟件實驗：

1	清零程序	6	查找相同數據個數
2	拆字程序	7	無符號雙字節快速乘法子程序
3	拼字程序	8	多分支程序
4	數據區傳送子程序	9	脈沖計數實驗
5	數據排序?qū)嶒?/td>	10	電腦時鐘實驗



(二)標配 硬件基礎實驗：

1	P1口亮燈實驗	14	步進電機控制
2	P1口轉彎燈實驗	15	8253方波實驗
3	P3.3口輸入，P1口輸出實驗	16	小直流電機調速實驗（霍爾傳感器）
4	工業順序控制實驗	17	16*16 LED點陣顯示實驗
5	8255 A、B、C口輸出方波實驗	18	128*64（1602）LCD液晶顯示實驗
6	8255 PA口控制PB口	19	8250可編程異步通訊接口實驗（自發自收）
7	8255控制交通燈	20	8251可編程通訊接口實驗（與PC機）
8	簡單I/O擴展實驗	21	單片機RS232/485串行發送實驗（雙機通訊）
9	A/D0809轉換實驗	22	單片機RS232/485串行接收實驗（雙機通訊）
10	D/A0832轉換實驗	23	DS18B20單總線溫度測量實驗
11	8279鍵盤顯示實驗	24	PWM實驗
12	I2C儲存卡讀寫實驗	25	射極跟隨器
13	繼電器控制實驗；



 (三) 選配綜合實驗：

26	通用打印機實驗；	40	串行存儲芯片93C46讀寫實驗
27	微型打印機打印字符、曲線、漢字實驗；	41	LM331電壓/頻率轉換實驗
28	數碼管倒計時的道路模擬交通燈；	42	74LS164 串入并出實驗
29	語音芯片ISD1410控制實驗（錄音）；	43	74LS164 串入并出實驗
30	語音芯片ISD1410控制實驗（放音）；	44	74LS138譯碼器實驗
31	CAN總線通訊接口實驗；	45	8155輸入，輸出，SRAM實驗
32	以太網TCP/IP協議接口實驗；	46	砝碼稱重測量
33	USB2.0通訊接口實驗。	47	TFT觸摸彩屏顯示文字和彩條實驗
34	紅外線遙控收發實驗	48	TFT觸摸彩屏顯示圖片實驗
35	TLC549串行A/D轉換實驗	49	TFT觸摸彩屏觸摸實驗
36	TLC5615  10位D/A串行轉換實驗	50	SD卡讀寫實驗
37	PCF8563  I²C日歷時鐘實驗	51	32M flash讀寫實驗
38	看門狗實驗	52	MC14433數字電壓表實驗
39	AT24C02  I2C總線存儲器讀寫實驗




選配AVR部分實驗：

1	模擬比較器	13	串口收發實驗-
2	模數轉換實驗	14	中斷實驗-
3	8255控制實驗	15	定時器計數器實驗
4	定時器/計數器8253	16	定時器比較匹配實驗
5	廣告燈顯示	17	PWM脈寬調制實驗
6	數模DAC0832轉換	18	輸入捕獲ICP實驗(紅外解碼)
7	鍵盤顯示實驗	19	I2C兩總線接口實驗
8	LED點陣顯示實驗	20	繼電器
9	LCD12864液晶顯示	21	單總線實驗(數字溫度測量)
10	端口輸入輸出控制	22	串行模數轉換(TLC549)
11	步進電機	23	串行模數轉換(TLC5615)
12	直流電機控制


選配PIC部分實驗：

1	跑馬燈實驗	12	DAC數模轉換實驗
2	PC口控制PD口	13	LCD1602顯示實驗
3	看門狗實驗	14	數字溫度計顯示實驗
4	定時器0編程實驗	15	I2C總線實驗
5	定時器1編程實驗	16	LCD12864顯示實驗
6	定時器2編程實驗	17	PIC內部EEPROM讀寫實驗
7	計數器0編程實驗-	18	PIC內部FLASH讀寫實驗
8	計數器1編程實驗	19	PWM輸出實驗
9	內核模數轉換	20	捕捉比較實驗
10	中斷實驗	21	PSP并行輸入輸出實驗
11	SPI三線串行通信實驗	22	比較匹配輸出實驗



選配MSP430部分實驗：

1	跑馬燈顯示實驗	11	定時器A比較功能實驗
2	內核AD采樣實驗	12	定時器A定時實驗
3	D/A轉換實驗	13	PWM實驗
4	FLASH讀寫實驗	14	LCD1602液晶顯示實驗
5	內部溫度傳感器實驗	15	LCD12864液晶顯示實驗
6	看門狗實驗	16	數字溫度傳感器測量顯示實驗
7	看門狗定時器實驗	17	內部比較器實驗
8	DMA實驗	18	LED點陣顯示實驗
9	時基模塊應用	19	端口中斷實驗
10	串口收發實驗


另外還有以下實訓項目模塊可供選配:

序號	實訓包名稱	配件		說明
		配件名稱	數量
	可燃氣體報警儀	51單片機系統	1	使用可燃氣體傳感器，調理電路進行信號調理，單片機根據信號進行報警。
		可燃氣體檢測模塊	1
		配件、技術資料	1
	流量液位檢測自動供水（帶紅外遙控）	51單片機系統	1	單片機實時檢測并在LED上實時顯示水流量信息，同時根據液位情況，控制水泵進行自動供水控制，水流量可手動進行調節。系統帶紅外遙控系統。
		透明供水系統模型	1
		水泵	1
		流量檢測系統	1
		液位檢測系統	1
		紅外遙控器	1
		配件、技術資料	1
	超聲波倒車雷達	51單片機系統	1個	使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示
		超聲波測距模塊	1個
		顯示模塊	1個
		配件、技術資料	1份
	環境測試儀	51單片機系統	1個	使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗
		環境測試模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	出租車計價器	51單片機系統	1個	直流電機模擬車輪，用霍爾傳感器測里程，用LCD顯示里程、單價、總價、等信息
		液晶顯示模塊	1個
		直流電機模塊	1個
		配件、技術資料	1份
	數字式多路溫度采集系統	51單片機系統	1個	對8組DS18B20同進進行溫度采集和顯示
		DS18B20模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	數據采集系統	51單片機系統	1個	采用AD轉換器轉換模擬信號，再通過單片機串口發送到PC機，PC機對收到的數據進行顯示
		數據采集模塊	1個
		串行通信模塊	1個
		配件、技術資料	1份
	交通燈控制系統	51單片機系統	1個	用LED發光二極管模擬交通燈，數碼管顯示倒計時秒數
		交通燈模塊	1個
		顯示模塊	1個
		配件、技術資料	1份
	直流、步進電機控制系統	51單片機系統	1個	PWM控制直流電機轉速，并用霍爾傳感器測速；步進電機正反轉控制、速度控制
		電機控制模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	公交車報站器	51單片機系統	1個	公交車報站，語音提示，可進行語音錄放控制
		語音錄放模塊	1個
		配件、技術資料	1份
	紅外測溫儀	單片機系統	1個	使用熱釋紅外傳感器，實現非接觸測量人體、物體溫度，用數碼管顯示
		紅外測溫模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	數字電子鐘	51單片機系統	1個	年、月、日、星期、時、分、秒顯示，程序中可設置初值
		日歷時鐘模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	俄羅斯方塊游戲	單片機系統	1個	單片機實現俄羅斯游戲，用LCD顯示，鍵盤控制
		液晶顯示模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	電子稱	51單片機系統	1個	測量物體質量，用數碼管顯示，提供法碼，量程500克
		壓力測量模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	考勤機	51單片機系統	1個	IC卡應用于考勤機，身份識別
		讀卡器模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
	U盤、SD卡讀寫器	U盤、SD卡讀寫模塊	1個	可讀寫U盤/SD卡，U盤/SD卡自配
		配件、技術資料	1份
	MP3音樂播放器	MP3播放模塊	1個	可播放MP3音樂，并可自由更新MP3文件
		配件、技術資料	1份
	無線語音傳輸系統	單片機系統	1個	無線數據傳輸模塊實現數據傳輸，注：用戶至少配兩套系統才能完成傳輸功能
		無線通信模塊	1個
		配件、技術資料	1份
	基于CAN總線的汽車車窗控制	51單片機系統	1個	CAN總線方式通信，控制車窗的開合（模擬），注：用戶至少配兩套系統才能完成傳輸功能
		CAN通訊模塊	1個
		配件、技術資料	1份
	網絡家電	51單片機系統	1個	通過以太網控制（模擬）空調的啟動、停止和設置
		以太網通訊模塊	1 個
		配件、技術資料	1份
	GSM通信系統	51單片機系統	1個	單片機控制GSM通信模塊實現自動拔號通話功能
		GSM網絡通信模塊	1 個
		配件、技術資料	1份
	GPS定位	51單片機系統	1個	單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示
		GPS模塊	1個
		液晶顯示模塊	1個
		配件、技術資料	1份
	語音識別機器人	語音識別控制模塊	1個	單片機對語音進行識別，可以控制機器人前進、后退、左轉、右轉、跳舞等動作
		機器人	1個
		機器人控制板	1個
		配件、技術資料	1份
	語音遙控小車	語音識別控制模塊	1個	單片機對語音進行識別，控制小車前進、后退、左轉、右轉等動作
		小車車體	1個
		小車驅動板	1個
		配件、技術資料	1份
	LED點陣顯示屏	51單片機系統	1個	基于51單片機控制的多功能LED點陣顯示屏，適合單片機實訓中的項目教學，由64片8*8點陣LED模塊組成，可同時顯示16個16*16點陣的漢字。
		LED顯示屏	1個
		配件、技術資料	1份
26	酒精測試儀	51單片機系統	1個	基于單片機控制的酒精測試儀， 可以檢測氣體中酒精乙醇濃度，單位mg/L；液晶實時顯示酒精濃度數值和醉酒閾值；當測量值＞醉酒閾值時報警并亮燈。
		LCD顯示模塊	1個
		酒精傳感器模塊	1個
		配件、技術資料	1份


————————————————————————————————————————————————————
