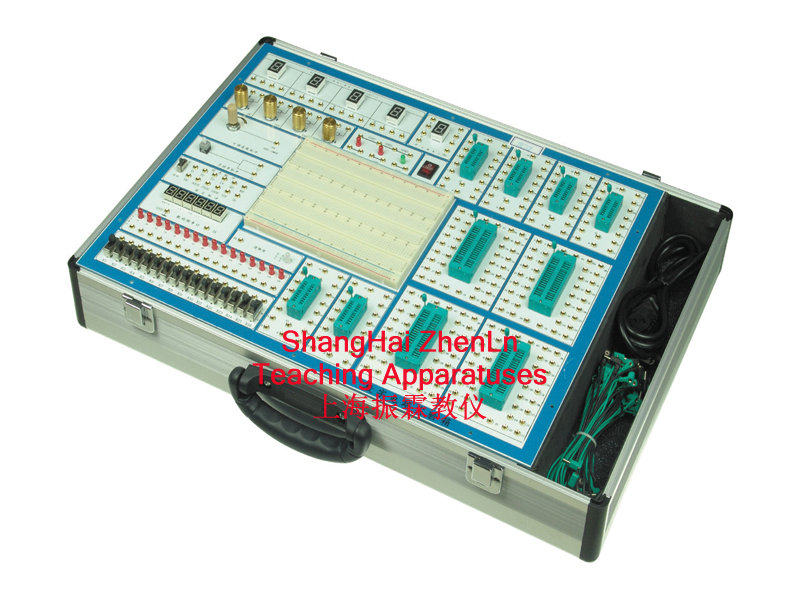

ZLSYX-29型數字電路實驗箱設計豪華氣派,主機提供了多種信號源;鎖緊插座;臺灣產面包板;正面印刷字符連線,反面按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能。本機特點：使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。

一、數字電路學習機的系統組成：

　　(1)電源 ：交流輸入：220V±10% ，50HZ

　　直流輸出：±12V/0.2A 、 5V/2A

　　(2)手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

　　(3)連續脈沖，輸出均為TTL電平：

　　固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;

　　(4)六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ(由CPLD芯片設計)

　　(5)邏輯電平的輸入與顯示：

　　A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平(為正邏輯)。

　　B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。

　　(6)數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路;

　　(7)時序發生器及啟?？刂齐娐贰?/span>

　　(8)臺灣產面包板二塊(1600孔)

　　(9)20芯鎖緊插座2只，40芯鎖緊插座4只，16芯鎖緊插座4只。

　　(10)各阻值電位器2只。

二、數字電路學習機的實驗項目：

　　1.TTL集成邏輯門的參數測試與使用

　　2.CMOS集成邏輯門的測試

　　3.門電路的邏輯功能實驗

　　4.常用組合邏輯功能器件的測試

　　5.數據選擇器及其應用

　　6.血型關系檢測電路和表決電路

　　7.RS觸發器的功能與測試

　　8.JK觸發器邏輯功能及主要參數測試

　　9.移位寄存器的功能測試

　　10.十進制計數器(CMOS)

　　11.異步計數器

　　12.同步計數器

　　13.計數、譯碼、顯示電路實驗

　　14.555集成定時器及應用

　　15.序列檢測器

　　16.數-模轉換器

　　17.追隨比較型A/D轉換電路

　　18.人工控制交通燈控制器

　　19.汽車尾燈控制電路

　　20.數字鐘電路的設計

　　21. 時序電路測試及研究

　　22. 波形產生及單穩態觸發器

　　23. A/D 轉換電路;

　　24. D/A轉換電路;
