ZLTW-375型電氣裝配實驗臺
- 電氣裝配實驗臺該設備主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，訓練學生動手能力和實操技能，接近工業現場。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，對實訓場所不多、教學經費投入受限制的學校是一種理想的職業教育實訓技能設備。一、電氣裝配實驗臺技術指標：
1、外型尺寸：整體尺寸1600mm×700mm×1630mm；
2、實訓臺架的材料：鋼板、鋁合金結構；
3、工作電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3）可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4）接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5）保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
二、電氣裝配實驗臺結構功能：

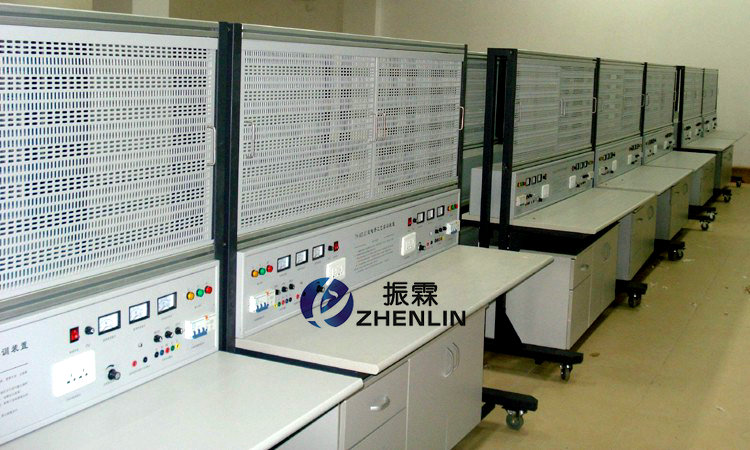

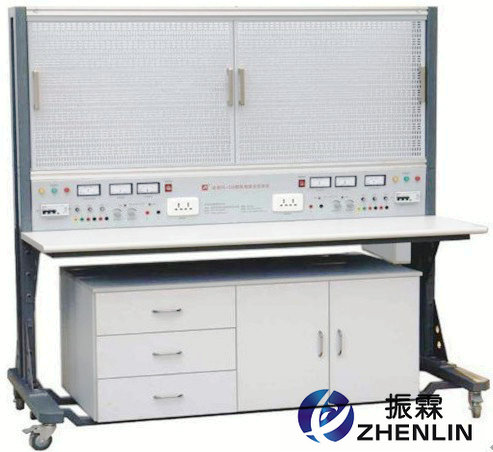

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元氣件等。網孔板厚度1。5MM，大小774*580MM
三、電氣裝配實驗臺參考實訓項目：
1、電工布線工藝實訓
2、兩個開關控制一盞燈線路訓練
3、聲控開關控制白熾電路訓練
4、二地控制一盞燈電路訓練
5、三地控制一盞燈電路訓練
6、日光燈線路接線訓練
7、單相電度表直接安裝接線
8、單相電度表經電流互感器安裝接線
9、室內照明電路安裝訓練
10、配電板安裝訓練
11、交流負載電功率的測量
12、三相異步電動機直接啟動控制
13、三相異步電動機接觸器點動控制線路
14、三相異步電動機接觸器自鎖控制線路
15、三相異步電動機Y/△自動控制線路
16、用倒順開關控制三相異步電動機正反轉線路
17、接觸器聯鎖的正反轉控制線路
18、按鈕聯鎖的三相異步電動機正反轉控制線路
19、雙重聯鎖的三相異步電動機正反轉控制線路
20、三相異步電動機多地控制
21、工作臺自動往返控制線路
22、三相異步電動機串電阻降壓啟動控制線路
23、三相異步電動機能耗制動控制線路參考
四、電氣裝配實驗臺元器件清單（配備清單）：
序號 名 稱 型號與規格 數 量 1 單相電度表 DD237 1 2 閘刀開關 HK1 1 3 拉線開關 4A/250V 1 4 平燈頭 6A/250V 2 5 插座 T3-10 1 6 調速開關 1 7 觸摸開關 1 8 人體感應開關 1 9 電流互感器 LQG-150/5 3 10 墻壁開關座 振霖 1 11 聲控開關 振霖 1 12 螺旋式保險盒 RL1-15/3A 3 13 直插式保險盒 RT14-20/2A 2 14 交流接觸器 CJT1-1210 5 15 輔助觸頭 F4-11 3 16 熱繼電器 R16B-20/3 1 17 通電延時時間繼電器 ST3PA-B/380V（0-60S） 1 18 時間繼電器座 PF-083A 1 19 行程開關 LX19-001 4 20 倒順開關 K03-15 1 21 日光燈管 Y210RR25/8W 1 22 鎮流器 8W 1 23 日光燈座 2 24 大功率電阻 3 25 二極管 1 26 接線端子排 JF5-2.5/5 5 27 G形導軌 1 28 螺絲 90 29 螺絲刀 2 30 尖嘴鉗 1 31 剝線鉗 1 32 三相四線有功功率電度表 1 33 三相鼠籠異步電動機 380V/Y/△180W 1 34 高可靠護套結構手槍插式實驗連接線及配件 1套 35 實驗指導書 1本 36 萬用表 MF-47
